Тээврийн хэрэгслийн өгөгдөл

Загварын төрөл

Замын шүршигч / Усны савны ачааны машин

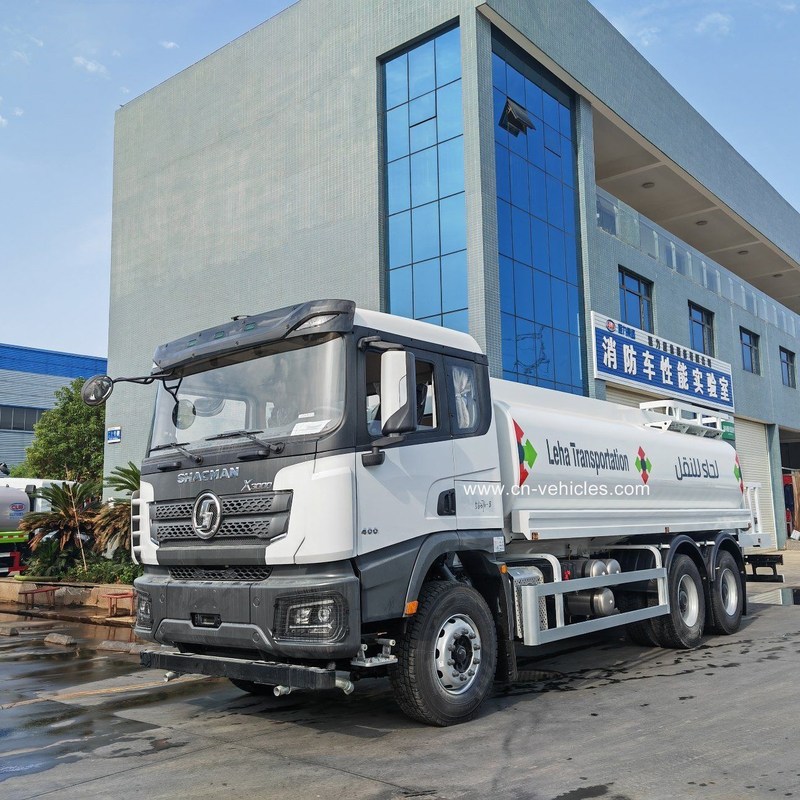

SHACMAN X3000 явах эд анги дээр суурилсан

Драйвын төрөл

6x4 (10 дугуйтай)

Арын хэсэгт хоёр хөтлөх тэнхлэг; хүнд ачаа тээвэрлэхэд тохиромжтой.

Усны савны багтаамж

20,000 литр (20 куб метр)

Тодорхойлсон эзлэхүүн.

Нийт хэмжээсүүд (Урт x Өргөн x Өндөр)

≈10,300*2,500*3,600 мм

Тодорхой кузов бүтээгч болон дагалдах хэрэгслээс хамааран бага зэрэг өөрчлөгддөг.

Тээврийн хэрэгслийн нийт жин (GVW)

≈25,000 кг

Зөвшөөрөгдөх хамгийн их жин (Хадгалах жин + хамгийн их ачаалал).

Хажуугийн жин (ачаагүй)

≈10,000 - 11,500 кг

Хоосон ачааны машины ойролцоо жин.

Хамгийн дээд хурд

≈90 - 99 км/цаг

Хөдөлгүүрийн систем

Хөдөлгүүрийн брэнд/загвар

Вэйчай (жишээ нь, WP12.400E201) эсвэл Камминс

400 морины хүчтэй стандарт хөдөлгүүртэй загварууд.

Үнэлгээтэй гаралтын чадал

400 морины хүчтэй (≈294 кВт)

Хүнд даацын тээвэрлэлт болон шахуургын ажиллагаанд зориулсан өндөр хүчин чадал.

Хамгийн их эргүүлэх хүч

1000 - 1400 эрг/мин хурдтай үед ≈1,920 Н⋅м

Маш сайн авиралт болон хурдатгалын гүйцэтгэлийн хувьд.

Нүүлгэн шилжүүлэлт

≈11.6 л

Ялгарлын стандарт

Евро II / Евро III

Экспортын загваруудын нийтлэг стандартууд.

Хөтлөгч систем

Халдаах

FAST гарын авлага (жишээ нь, 10JSD цуврал)

10 эсвэл 12 урагш араа + 2 урвуу араа

Авцуулах холбоо

Φ430 мм Өрцний төрөл, агаарын тусламжтайгаар гидравлик ажиллагаатай.

Урд тэнхлэг

MAN технологи ≈7.5 тонн

Арын тэнхлэг

MAN технологи ≈2*13 тонн (Давхар бууралттай)

Бүрэн хэмжээний усны ачааллын багтаамж өндөр.

Дугуйны тодорхойлолт

12.00R20 эсвэл 12R22.5 (Радиал)

10 + 1 нөөц дугуй (6x4 хөтлөгчтэй).

Сав болон шүрших

Савны материал

Q235 Нүүрстөрөгчийн ган

Стандарт үйлдвэрлэлийн зэрэглэлийн, ихэвчлэн 4-5 мм зузаантай, зэврэлтээс хамгаалсан өнгөлгөөтэй.

Дотоод дизайн

3 - 4 долгион/хаалттай хавтан

Усны урсгалыг багасгаж, тээврийн хэрэгслийн тогтвортой байдлыг нэмэгдүүлэх зориулалттай.

Усны насос

Өндөр урсгалтай өөрөө сэнсдэг шүршигч насос (PTO хөдөлгүүртэй)

Урсгалын хурд: ≈60 м 3 /цаг

Шүршигч цацагч

≈12 - 16 метр (Урд/Арын шүршигч)

Усан их бууны талбай

≈28 - 35 метр

Гал унтраах/байршуулсан цэвэрлэгээнд зориулсан өндөр даралтын тийрэлтэт.

Техникийн үзүүлэлт ба аюулгүй байдал

Кабины загвар

SHACMAN X3000 Өндөр дээвэртэй эсвэл хавтгай дээвэртэй

Бүрэн хөвөгч түдгэлзүүлэлт, агааржуулагч (A/C).

Тоормосны систем

Бүтэн агаарын тоормос, хос хэлхээтэй, яндангийн тоормос

ABS нь тохиргооноос хамааран ихэвчлэн сонголттой байдаг.

Жолооны хүрд

Гидравлик жолооны хүрд (ZF технологи)

Түлшний сав (Дизель)

≈400 л (Хөнгөн цагаан хайлш)

Ачааны машины ашиглалтын түлшний хувьд.

Ерөнхий

Ачааны машины нэр

Усны ачааны машин

Драйвын төрөл

6*4

Ачааллын жин (кг)

31000

Хажуугийн жин (кг)

14200

Нийт хэмжээс (мм)

11950*2500*3210

Хөдөлгүүр

Хөдөлгүүрийн загвар

WP10.400E22

Хөдөлгүүрийн брэнд

Вэй Чай

Түлшний төрөл

Дизель

Хүч чадал

400 морины хүчтэй

Хөдөлгүүрийн стандарт

Евро II

Нүүлгэн шилжүүлэлт (мл)

9726

Хөдөлгүүрийн төрөл

6 цилиндртэй, хөргөгч хоорондын, суперчаржедтай дизель хөдөлгүүртэй

Явах эд анги

Явах эд ангийн брэнд

Shacman

Бүхээг

Нэг эгнээ, нэг унтлагын өрөөтэй, нэртэй, хавтгай дээвэртэй

Дугуйны дугаар

12+1

Дугуйны тодорхойлолт

12.00R20 Ган дугуй

Тэнхлэгийн дугаар

4

Жолооны хүрд

Цахилгаан туслахтай зүүн гар талын жолоодлоготой

Ачааны хайрцаг

ХУРДАН 12 хурдтай урагшлах, 2 ухрах, механик

Тоормос

Агаарын тоормос

Танк

Савны эзэлхүүн (л)

20000

Танкны хэлбэр

Эллипс

Савны материал

Нэмэлт сонголтоор 5 мм зузаантай нүүрстөрөгчийн ган эсвэл зэвэрдэггүй ган

Явах эд ангийн брэнд

SHACMAN X3000 цуврал

Драйвын төрөл

6*4 (10 дугуйтай)

Хөдөлгүүрийн брэнд/загвар

Магадгүй WEICHAI (WP12 цуврал) эсвэл CUMMINS

Хөдөлгүүрийн хүч

400 морины хүчтэй (морины хүчтэй)

Хөдөлгүүрийн багтаамж

11.596 л (WP12.400E201 жишээнд)

Халдаах

Механик хурдны хайрцаг (12 урагш, 2 ухрах араатай FAST 12 шатлалт)

Хамгийн дээд хурд

90 - 99 км/цаг

Нийт хэмжээсүүд

9,900-10,300 мм (Урт) 2,500 мм (Өргөн) 3,400-3,600 мм (Өндөр)

Тэнхлэг хоорондын зай

4,600 + 1,350 мм эсвэл 4,565 + 1,370 мм

Тээврийн хэрэгслийн нийт жин (GVW)

25,000 кг

Дугуйны тодорхойлолт

12.00R20 эсвэл үүнтэй төстэй радиаль дугуй (10 дугуй + 1 сэлбэг)

Тэнхлэгүүд

Урд хэсэг: MAN 7.5T эсвэл үүнтэй төстэй (дан тэнхлэгтэй)

Арын хэсэг: 2 * 13T MAN давхар багасгах тэнхлэг эсвэл үүнтэй төстэй (Тандем тэнхлэг)

Техникийн үзүүлэлт

X3000 цувралын кабин (Хавтгай дээвэртэй эсвэл өндөр дээвэртэй, унтлагын өрөө болон агааржуулагчтай)

Түлшний сав

Хөнгөн цагаан хайлш, 300л - 400л орчим багтаамжтай

Савны эзэлхүүн

20,000 литр / 20 куб метр

Савны материал

Зэврэлтээс хамгаалах боловсруулалттай өндөр чанартай нүүрстөрөгчийн ган (жишээ нь, 5 мм зузаантай, Q235B)

Насосны төрөл

Өндөр хүчин чадалтай өөрөө сэнсдэг төвөөс зугтах усны насос (ихэвчлэн WEILONG эсвэл үүнтэй төстэй брэнд)

Ус сорох өндөр

≥7 метр

Бүрэн савны сорох хугацаа

≤15 минут (стандарт шахуургын хувьд ердийн)

Шүрших өргөн

≥14 метр (урд/хойд/хажуугийн шүршигч ашиглан)

Усан их бууны талбай

≥28 метр (өндөр байрлалтай усны их буу ашиглан)

Системийн онцлогууд

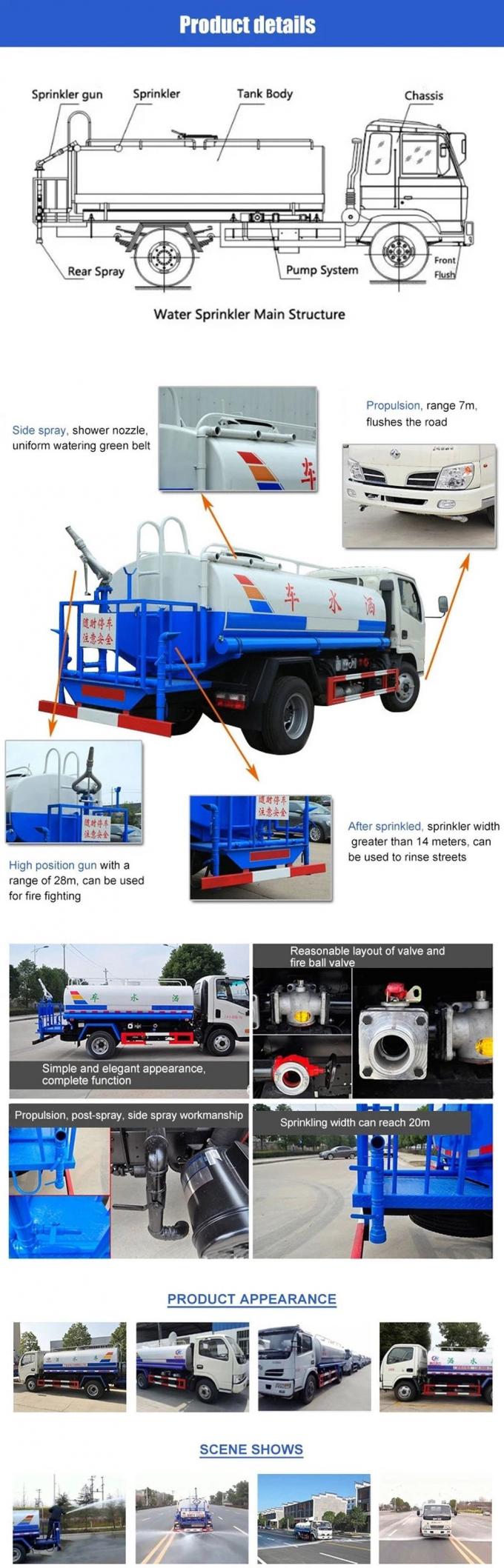

Урд талын шүршигч (нугас/дугуй толгойтой), Арын шүршигч (шүршүүрийн толгойтой), Хажуугийн шүршигч, Арын ажлын тавцан, Өндөр байрлалтай усны их буу (360° эргэлддэг), Галын холбогч/холболт, Өөрөө урсдаг хавхлага.
