I. Сав / Дээд бүтэц

Ундны усны тээвэрлэлт

Зэвэрдэггүй ган (Хүнсний зэрэглэлийн)

Савны эзэлхүүн

16,000 литр (16 куб метр)

Савны материал

Зэвэрдэггүй ган 304 (Хүнсний зэрэглэлийн)

Ундны/ундны усны хувьд зайлшгүй шаардлагатай.

Савны зузаан

4мм эсвэл 5мм байдаг

Үйлдвэрлэгчээс хамааран өөр өөр байдаг.

Дотоод эмчилгээ

Хоргүй, ундны усанд тохиромжтой.

FDA эсвэл түүнтэй адилтгах гэрчилгээ шаардлагатай.

Тасалгаанууд

Ганц тасалгаатай (долгионы эсрэг хаалттай байж болно).

Тасалгаанууд нь шингэний огцом өсөлтийг бууруулдаг.

Нүх

1-2 ширхэг, ихэвчлэн DN460мм-ээс DN600мм хүртэл.

Түгжээтэй таглаатай.

Насосны төрөл

Хүнсний зориулалттай зэвэрдэггүй ган өөрөө шингээгч насос.

PTO-оор удирддаг.

Урсгалын хурд

 60 м$^3$/цаг (1000 л/мин)

Усны тээвэрлэлт болон хангамжийн хувьд түгээмэл.

Сорох өргөлт

Е6 метрээс 7 метр хүртэл.

Шугам хоолой/Хавхлагууд

Бүх төрлийн хүнсний зориулалттай зэвэрдэггүй ган 304-2B.

Ундны устай харьцах зориулалттай.

Устгах

Хүндийн хүчний гаралтын хавхлага ба шахуургын гаралтын нүх.

Нарийвчлалтай хяналт хийхийн тулд арын гаралтын хавхлагыг ихэвчлэн тусгаарладаг.

Дагалдах хэрэгсэл

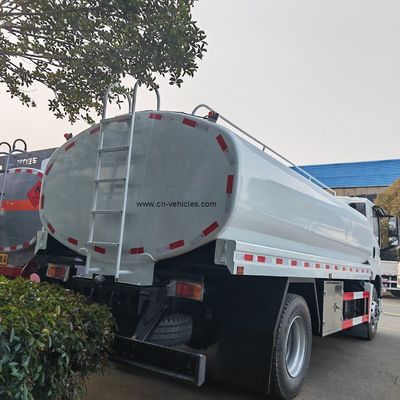

Хажуу талд нь суурилуулсан хоолойн тээгч, шат, гулсалтын эсрэг зам.

Стандарт холбох хэрэгсэл.

II. Явах эд анги / Хөдөлгүүр

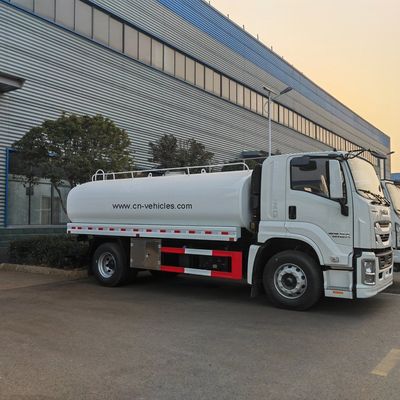

ISUZU GIGA Хүнд даацын явах эд анги

Үзүүлэлтүүд нь хувьсах чадвартай

Явах эд ангийн загвар

ISUZU GIGA ( VC61 цуврал)

Драйвын төрөл

6x4 (16,000л-д зориулагдсан). 4x2 загварууд нь 15,000л буюу түүнээс бага багтаамжтай байж болно.

Нийт хэмжээсүүд

10,200мм×2,500мм×3,500мм (УртxӨргөнxӨндөр)

Тодорхой загвараас хамааран өөр өөр байдаг.

Тэнхлэг хоорондын зай

4565 + 1370 мм орчим (6x4 хувьд).

Хөдөлгүүрийн загвар

ISUZU 6UZ1-TCG цуврал эсвэл үүнтэй төстэй.

Хүчирхэг, хүнд даацын хөдөлгүүр.

Хөдөлгүүрийн хүч

350-380 морины хүчтэй

Giga цувралын хувьд өндөр морины хүчтэй хөдөлгүүрүүд түгээмэл байдаг.

Халдаах

Механик, ихэвчлэн 8 шатлалт, 9 шатлалт эсвэл 12 шатлалт (жишээ нь, FAST эсвэл ZF).

Тээврийн хэрэгслийн нийт жин (GVW)

 25,000 кг-аас 33,000 кг хүртэл

Нийт ачаалагдсан жин.

Ачааллын багтаамж

15,000 кг-аас 16,800 кг хүртэл

Ачаалал нь ихэвчлэн савны эзэлхүүнтэй ойролцоо байдаг.

Тэнхлэгийн ачаалал

Урд хэсэг: 7-9 тонн. Арын хэсэг (Тандем): 13-26 тонн.

Дугуйны тодорхойлолт

 315/80R22.5 эсвэл 12.00R22.5

Хоолойгүй радиаль дугуй.

Тоормосны систем

ABS бүхий бүрэн хийн тоормос.

Техник үзүүлэлт

Гига хавтгай дээвэр эсвэл өндөр дээвэртэй, агааржуулагчтай, жолооны хүрдний хүчлүүртэй гэх мэт.

Тав тухтай байдлын стандарт үзүүлэлтүүд.

Явах эд ангийн брэнд/загвар

ISUZU GIGA хүнд даацын явах эд анги

Найдвартай байдал, хүч чадлаараа алдартай.

Драйвын төрөл

4×2 (6 дугуйтай) эсвэл 6×4 (10 дугуйтай)

16,000 литрийн багтаамжтай үед 4×2 нь түгээмэл байдаг.

Хөдөлгүүр

ISUZU дизель хөдөлгүүр

Нийтлэг загварууд: 6UZ1-TCG цуврал.

Морины хүч (HP)

Ердийн үед 300-380 морины хүчтэй

Тодорхой хөдөлгүүр болон явах эд ангиас хамааран өөр өөр байдаг.

Ялгарлын стандарт

Ихэнхдээ Евро V эсвэл Евро VI

Хүргэлтийн зах зээлийн дүрэм журмаас хамаарна.

Халдаах

Механик төрөл ( FAST эсвэл ZF хурдны хайрцаг)

 8 эсвэл 12 урагш араатай байдаг.

Техник үзүүлэлт

GIGA хавтгай дээвэртэй, агааржуулагчтай, төв түгжээтэй, цахилгаан цонхтой.

Холын зайд эсвэл хүнд даацын тээврийн хэрэгслийн ашиглалтын үед жолоочийн тав тухыг хангах зорилгоор бүтээгдсэн.

Тоормосны систем

ABS бүхий агаарын тоормос

Аюулгүй байдлын чухал функц.

Дугуйны хэмжээ

 315/80R22.5

Хүнд даацын ган радиаль дугуй.

Багтаамж

16 куб метр буюу 16,000 литр

16,000 литр нь 4,226 АНУ-ын галлонтой тэнцэнэ.

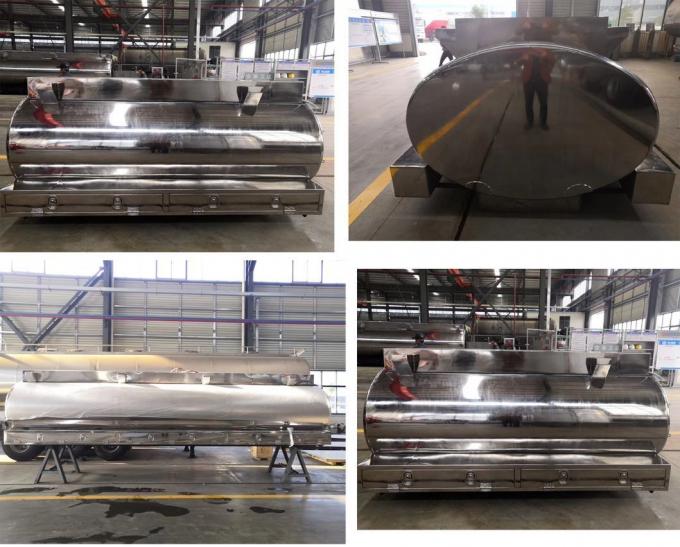

Материал

Хүнсний зориулалттай зэвэрдэггүй ган (SS304)

Зэв болон бохирдлоос урьдчилан сэргийлэхийн тулд ундны усны хувьд чухал ач холбогдолтой. Заримдаа SS316 сонголттой байдаг.

Танкны хэлбэр

Ихэнхдээ эллипс эсвэл дөрвөлжин дугуй хэлбэртэй байдаг

Тээврийн хэрэгслийн багтаамж болон тогтвортой байдлыг оновчтой болгодог.

Савны зузаан

5 мм

Бүтцийн бүрэн бүтэн байдал, бат бөх чанарыг хангадаг.

Дотоод бүтэц

Долгионы эсрэг/Усалтын эсрэг хаалт

Тээвэрлэлтийн явцад усны хөдөлгөөнийг бууруулж, тээврийн хэрэгслийн тогтвортой байдлыг сайжруулах дотоод хавтангууд.

Нүхнүүд

1 эсвэл 2 том диаметртэй худгийн нүх

Танк руу нэвтрэх, цэвэрлэх зориулалттай хурдан түгжих төхөөрөмжөөр тоноглогдсон.

Дотоод эмчилгээ

Зэвэрдэггүй ган нь идэвхгүй тул хортой боловсруулалт хийх шаардлагагүй.

Усыг цэвэр байлгаж, хэрэглэхэд аюулгүй байдлыг хангана.

Усны насос

Хятадын алдартай брэнд эсвэл Европын нэмэлт брэнд (Weilong)

Өндөр чанартай, ихэвчлэн төвөөс зугтах болон өөрөө праймерын төрөл.

Насосны хөтөч

Ачааны машины хөдөлгүүрээс хөдөлдөг PTO (Power Hurd-Off).

Урсгалын хурд

50 м3/цаг эсвэл 60 м3/цаг

Ус шахах боломжтой хурдыг харуулна.

Сорох өргөлт

Өөрөө праймердах чадвартай ( босоо соролт 7 м)

Ачааны машинд гол мөрөн, цөөрөм гэх мэт гадны эх үүсвэрээс ус татах боломжийг олгодог (хэрэв шаардлагатай бол зохих шүүлтүүртэй).

Дүүргэлтийн хурд

Савыг хурдан дүүргэх боломжтой ( насос/эх үүсвэрээс хамааран сав дүүрэхэд 10 минут).

Шугам хоолой ба хавхлагууд

Зэвэрдэггүй ган эсвэл хүнсний зэрэглэлийн материал

Ундны устай харьцах бүх бүрэлдэхүүн хэсэг нь хоргүй, хүнсний зориулалттай байх ёстой. Олон тооны оролт/гаралтын нүх болон бөмбөлөг хавхлагаар тоноглогдсон.

Хоолой ба зөөгч

Хажуу талд нь суурилуулсан хоолой хэлбэртэй тээгч дотор өндөр чанартай PVC эсвэл резинэн хоолой.

Хүргэлт эсвэл өөрөө праймер хийхэд ашигладаг.
